首頁 > 產品中心 > 交直流高壓分壓器HST3/6/12-3
交直流高壓分壓器HST3/6/12-3

高頻高壓高精度分壓器HST系列0-12KV可選,帶寬高達300KHz,超高精度,適用于大功率電力電子設備的電壓測量,可配合功率分析儀,示波器,數采等使用。

附件下載:德國GMC-I高美測儀 HST分壓器產品介紹CN.pdf

交直流高壓分壓器HST3/6/12-3

高頻高壓高精度分壓器HST系列0-12KV可選,帶寬高達300KHz,超高精度,適用于大功率電力電子設備的電壓測量,可配合功率分析儀,示波器,數采等使用。

附件下載:德國GMC-I高美測儀 HST分壓器產品介紹CN.pdf

  • 產品詳情
  • 參數表

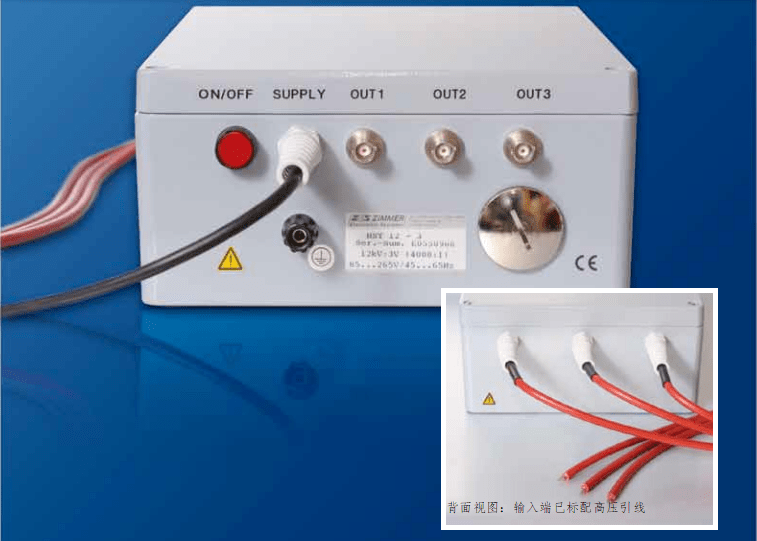

HST

寬頻帶、高精度高壓分壓器


非常適合中高壓逆變器(變頻器)、 高壓放電燈、等離子和超聲波發生器 的寬頻帶功率測量

交直流高壓分壓器產品特點:

☆ 高精度測量,可至20kV電壓峰值

☆ 帶寬范圍:DC-300kHz

☆ 極小的相位誤差,幾乎可以忽略

☆ 有1-,2-和3-通道三種規格

☆ 可以測量浮地信號

高精度高壓分壓器 為功率測量保駕護航

國際主流品牌的的功率分析儀電壓輸入范圍基本都是 1000V,HST系列寬頻帶高精度高壓分壓器可以擴寬 LMG或其他品牌功率分析儀的電壓測量范圍。

分壓器的高壓輸入端標配2m引線,可以連接到被測電 壓(對地)上。用戶自行完成引線與被測線的連接。 HST3(或HST6/9/12)可以分壓DC、AC甚至任意畸變 電壓,關鍵是能保證極高的精度范圍,變比為1000(或2000/3000/4000)。

分壓器二次側電壓通過低阻抗帶保護的BNC接口輸出。 為避免噪聲干擾,使用屏蔽線纜連接至功率分析儀的 電壓輸入端。根據不同的測試任務,可以選擇1-、2- 或3-通道的分壓器。

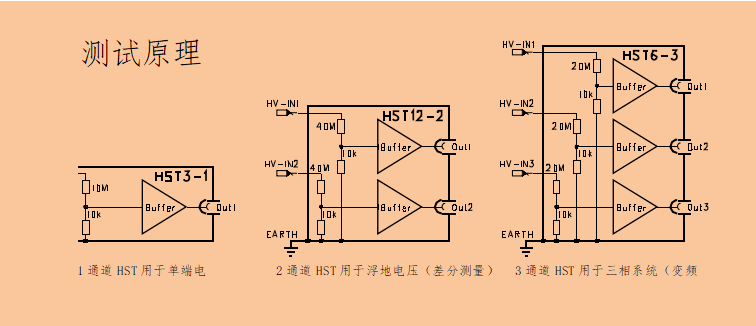

單通道分壓器HSTx-1用在單端系統中(例如超聲波 的應用)。對于浮地或差分電壓測量(例如:放電 燈或等離子發生器的應用),需要選擇2通道的分壓 器HSTx-2。兩個測量點之間的電勢差可以通過測量分壓器2個輸出端之間的電勢差的方式來確定。

3-通道分壓器HSTx-3的典型應用是中高壓的變頻器 測試和相關電壓諧波的測量。

高壓分壓器不適合直接測量電網。

安全

為了保證測試安全,你必須將HST外殼的保護接地端 連接到合適的接地點上。你必須保證接地導線具有合 適的截面積,視可能的短路電流而定。電源線上的保護接地連接尺寸并不適合。請嚴格遵循以上安全提醒。


我們推薦使用高壓保險絲,專門用于電壓變壓器保護, 同時還推薦浪涌放電器。高壓分壓器不適合直接測量 電網。因為雷擊或開關操作可能會引起太高的瞬時過 電壓。將會超出官方允許承受的Z大值。這會對人和 設備產生損害。想了解更多應用和安全事宜,請聯系 公司索取更多產品介紹。

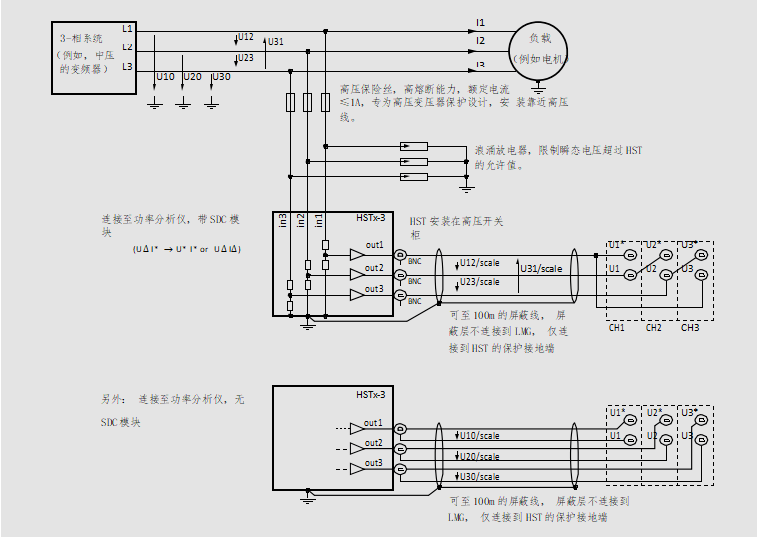

在3相系統中3通道HST分壓器連線示意圖


HST的高壓輸入側in1,in2,in3分別連接被測端的L1, L2,L3。所有被測電壓具有相同的參考電位:大地。

HST可以測量隔離(非接地)電壓。因為HST的接地 可以把它們影射成對地電壓。

HST的低壓二次側輸出端out1,out2,out3可以連接到 高精度功率分析儀,有兩種方式:

1. 儀器如果帶星-三角轉換模塊,按照上面示意圖的 連線方式,他的優勢是利用差分測量模式,可以消除 三相系統中的共模電壓。

2. 儀器如果無星-三角轉換模塊,按照下面示意圖的 連線方式,線上的電壓可以直接取BNC座外殼為參考地 輸出,這種情況下,所有的共模電壓將進入測量系統。

一個共模電壓的例子:在復雜的整流電路和零相系統中,基波/諧波中的DC分量。

如果共模電壓進入測試系統,會讓電壓有效值和視在功率發生變化,同時總電壓值及總的視在功率會增加。 這兩種情況下有效功率是準確的。

技術參數


Series

HST3

HST6

HST9

HST12


通道數

1

2

3

1

2

3

1

2

3

1

2

3

型號

HST3

-1

HST3

-2

HST3

-3

HST6

-1

HST6

-2

HST6

-3

HST9

-1

HST9

-2

HST9

-3

HST12

-1

HST12

-2

HST12

-3

















輸入端電壓



Z大Utrms(Sine)



3.5 kV



7 kV



10.5 kV



14 kV

Z大Utrms

4.2 kV

8.4 kV

12.6 kV

16.8 kV

Z大峰值電壓Upeak

5 kV

10 kV

15 kV

20 kV

輸入阻抗

10 MΩ||50 pF

20 MΩ||25 pF

30 MΩ||22 pF

40 MΩ||20 pF

分壓變比

1/1000

1/2000

1/3000

1/4000

正常額定值

測量精度

幅度精度

相位誤差

DC

max. ± 0.1 %

-

0.05 Hz…45 Hz

max. ± 0.1 %

0.06 °

45 Hz…65 Hz

max. ± 0.05 %

0.06 °

65 Hz…2.5 kHz

max. ± 0.1 %

0.2 °

2.5 kHz…10 kHz

max. ± 0.2 %

0.4 °

10 kHz…100 kHz

max. ± 0.3 %

0.5 °

100 kHz…300 kHz;

typ. ± 2 %

2.5 °

max. 100 pF burden

輸出負載

min. 1 kΩ; max. 1 nF



過載能力

Z大trms電壓*

4.2 kV

8.4 kV

12.6 kV

16.8 kV

Z大周期性峰 值電壓*

5 kV

10 kV

15 kV

20 kV

高壓輸入對接地外殼

*) 電壓遵照EN61010:2010

Z大瞬時過電壓*

3.8 kV

6.8 kV

8.8 kV

10.2 kV

Z高2000m海拔內有效

不可重復Z大 峰值電壓*



8.8 kV



16.8 kV



23.8 kV



30.2 kV











結構尺寸



測量電壓輸出

非重復Z大峰值電壓* 每通道標配2m高壓輸入引線

用戶自行完成與被測線纜的連接

接地孔為公共參考端

信號輸出

每通道一個BNC座

外殼

堅固鋁合金外殼

尺寸

(L x W x  H)

330 mm x 230 mm x 110 mm

400 mm x 230 mm x 110 mm

安裝尺寸

(L x W x  H)

490 mm x 230 mm x 110 mm

590 mm x 230 mm x 110 mm

重量

約6.1kg

約7.2kg



其他

溫度范圍

5...40 °C, 僅室內使用

安全級別

class  I; 設備需要另行接地到電源PE線

供電

85...265 V; 45...65 Hz; ca. 20 VA


ico ico ico ico ico
