LMG600-PSI高精度功率分析儀-過程信號接口入門指南：

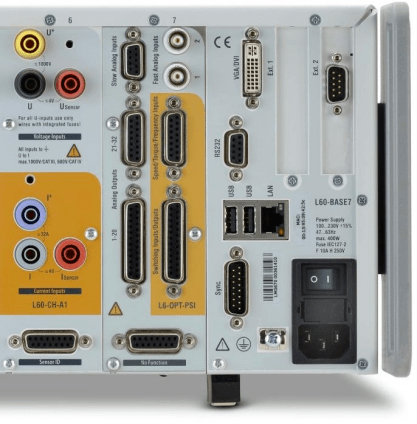

高精度功率分析儀PSI的技術規格：
1、PSI 過程信號接口的功能特點：
l 測量高速動態變化的模擬量信號，快速模擬量輸入端口采樣率150 kS/s
l 測量扭矩和轉速，同時支持模擬量和數字量
l 直接計算電機的機械功率
l 將測量值轉換成對應的模擬量信號進行輸出
l 數字量輸入可設置低通濾波，以濾除可能的干擾信號
l 對模擬量和頻率量信號進行高精度、高帶寬測量

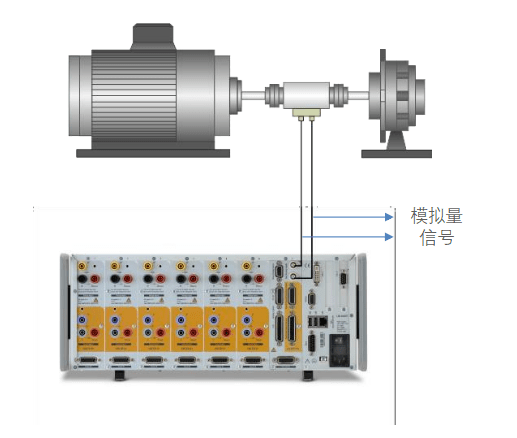

2、高精度功率分析儀--快速模擬量輸入
l 2 路高采樣的模擬量輸入端口150 kS/s
l 通過2個BNC接口輸入信號
l 與其它端口隔離
l 16 Bit 分辨率
l ±(0.05 % *讀數 + 0.05 % *量程)
l 幅值范圍± 20V，帶寬14.5 kHz
? W美適用于快速動態變化信號的抓取，如電機的扭矩和轉速等

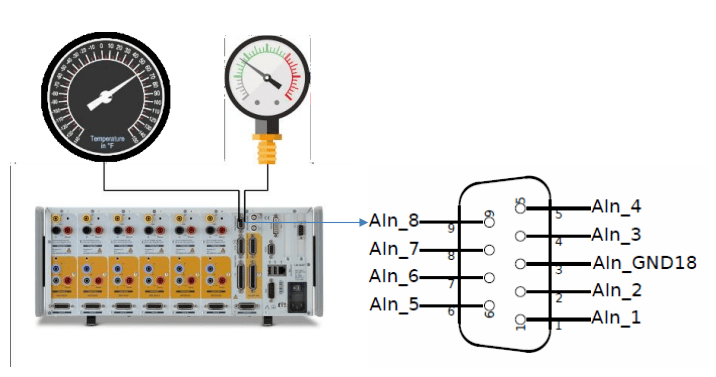

3、高精度功率分析儀--慢速模擬量輸入
l 8路 模擬量輸入端口 100 S/s
l 9針D-SUB母連接口
l 與其它端口隔離
l 16 Bit 分辨率
l ±(0.05 % *讀數 + 0.05 % *量程)
l 幅值范圍± 13V
? 適用于測量DC和慢速變化的信號，如溫度、壓力等

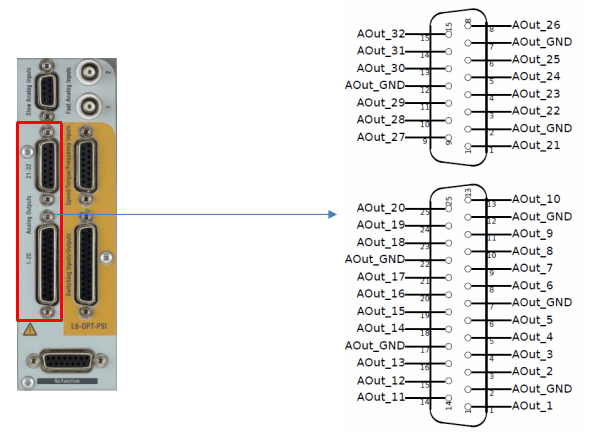

4、高精度功率分析儀--模擬量輸出
l 32 路模擬量輸出端口
l 分別是15針和25針的D-SUB母連接口
l 與其它端口隔離
l 14 Bit 分辨率
l ±(0.05 % *讀數 + 0.05 % *量程)
l 幅值范圍± 11V
l 輸出信號< 10mA
? 用于將測量值轉換成模擬量輸出
