如何閱讀精度規格：共模抑制比—CMRR

CMRR（共模抑制比）是一種度量指標，用于表征器件對影響測量精度的共模信號的抑制能力，理想的功率分析儀理論上具有無限大的共模抑制比，但由于材料和設計的限制，這在實際中是無法實現的;

共模信號中未抑制的部分增加到感知負載，影響了總的測量精度。

CMRR越高，對精度的影響越小

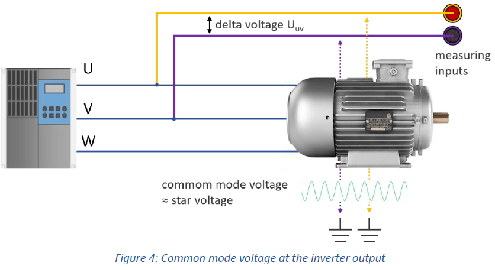

讓我們?cè)O(shè)想一個應用，變頻器饋電三相電機，如上圖所示。在這種設置中，不想要的漏電流是由逆變器脈沖引起，主要發生在逆變器輸出的電容結構因脈沖而充電時。這些電流在電機電纜和電機絕緣中產生，反過來，它們會引起噪聲，從而疊加在功率分析儀的測量輸入上，影響測量精度

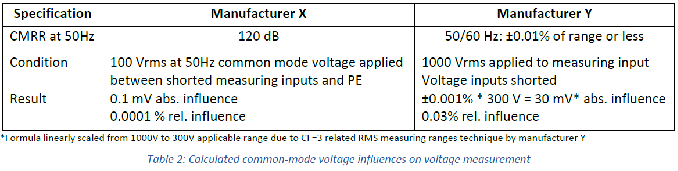

舉個例子，一個100V/50Hz對地的正弦輸入信號。根據測量輸入的CMRR指標，我們來計算不同制造商的功率分析儀共模電壓的影響，制造商X和Y的標注方式和指標數值都不相同

將X制造商0.1 mV的共模電壓J對值與Y制造商的30 mV進行比較，可以得出X制造商比Y制造商準確300倍。表3顯示了ZES ZIMMER功率分析儀LMG671測量輸入的CMRR。

如何閱讀高精度功率分析儀精度規格：濾波器

另一個要記住的影響精度指標的因素是濾波器設置。一些制造商在試圖減少噪聲和混疊(特別是諧波測量)時，分別使用抗混疊濾波器(AAF)和線濾波器。給出的精度指標很大程度上取決于這些濾波器截止頻率的選擇，但要么沒有明顯指出這點，要么沒有進行有意義的指標標注

一些制造商以“±測量值*公差”的形式標出濾波器對精度的影響，低通濾波器衰減信號幅度而不是放大信號。該標注方式是有問題的，或者可能是基于較差的濾波器屬性。根據濾波器的特性和濾波階數，衰減隨角頻率的變化而增強或減弱

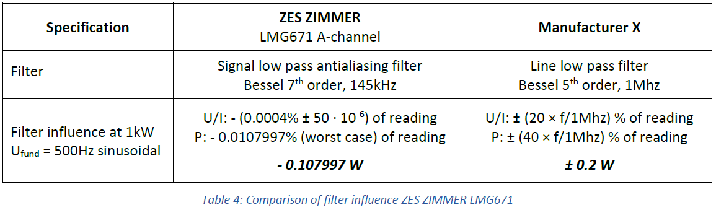

正確的或更好的做法是明確地將濾波器衰減指定為系統誤差，并進一步標出衰減的不確定度。由于這將允許用戶確切地計算濾波器誤差，LMG系列功率分析儀提供了濾波器設置的詳細誤差規格，且其影響相對較低，如表4所示

ZES ZIMMER的功率分析儀利用其獨特的Dual Path技術實現窄帶寬和寬帶寬值的同時分析，而不會有混疊效應的風險。同時，與其他廠家相比，濾波器對精度的影響將保持非常低的水平。明確標出的濾波器衰減指標，允許以頻率為目標消除對測量信號的影響，以確保Z高的精度。
