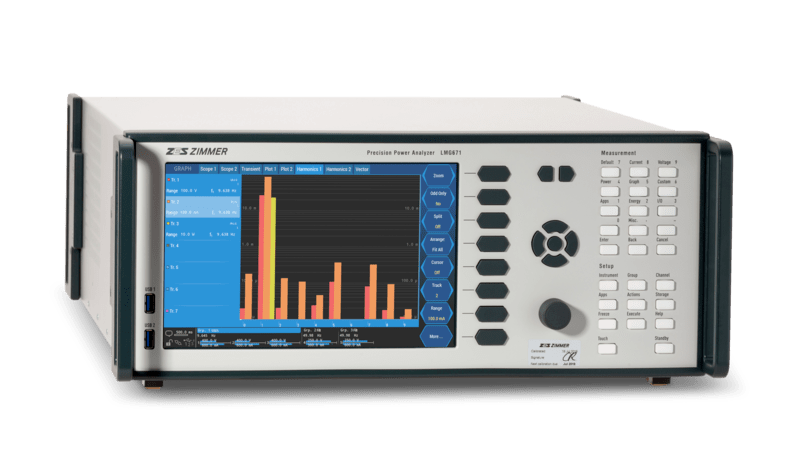

什么是功率分析儀的欠采樣，香農定理和抗混疊濾波？

關于帶寬和采樣頻率，有一個經常被問到的問題：

你是如何能測量一個500KHz的信號，而只有100KHz的采樣率呢？

很多人認為采樣定理（也稱為奈奎斯特或香農定理）必須滿足要求才能計算數值。這個不是真的，只有為了少數目的，這些目的對我們的測量是相關的：

■ 你希望分析在時域中的信號

■ 你希望數字濾波

■ 你希望生成FFT或DFT

對于我們測量DC,TRMS或功率數據的目的是不需要滿足的。理由很簡單：

所有這些數值都是原理統計的數值（平均值，均方值，…）。因此添加數值以獲得總數和的指令并不重要。

一個簡單的例子

你有一個頻率50Hz，幅值是1的正弦波和一個200Hz的采樣頻率。你采樣了正弦波的D一個周期，結果如下（相位角/幅值）：0°/0,90°/1,180°/0和270°/-1。所以總和是零。

現在讓我們用同一個信號，但是用40Hz的采樣頻率，我們采幾個周期數據。這是結果（周期/相位角/幅值）：1/0°/0,2/90°/1,3/180°/0,4/270°/-1。你看你需要4個周期，但是你得到了完全相同的采樣值。

現在讓我們假設采樣頻率是28.6Hz（=1/0.035s）,我們再次采幾個周期數據。這是結果（周期/相位角/幅值）：1/0°/0,2/270°/1,4/180°/0,6/90°/-1。你看采樣值的順序改變了，但是總和再次是一樣的。

你將得到與采樣頻率無關的波形的相同統計值。重要的是，波形的每個點都被采樣，這可能需要幾個信號周期才能得到。這種工作原理稱為欠采樣。

回到問題：Z短的循環刷新時間是10ms。所以500kHz（2μs周期時間）的信號采樣至少需要5000個周期！更長的循環時間，包含更多的信號周期。

如上面提到的你必須滿足香農定理，如果你想執行傅里葉變換的話。在原理上你的信號帶寬必須小于采樣頻率的一半。所以在100KHz采樣頻率下，信號帶寬不應超過50KHz。如果它更大，你可能會出現混疊情況（這意味著你看到的信號是在錯誤的頻率與錯誤的幅值）。在實際中，標準IEC61000-4-7定義了不會得到混疊的滿足條件是拒絕-50dB。

在原理上有2種可行的方法滿足這個要求：

■ 不確定的方法是當信號具有（理論上）一個小帶寬。典型的是在廣播站以低帶寬傳輸。這可能會由于耦合而導致混疊。

■ 安全的方法是在儀器內使用抗混疊濾波器。這也拒絕了外部耦合到信號中的分量。儀器本身屏蔽的，這樣就不會發生問題。

這個抗混疊濾波器是自動在儀器內使用的，如果你選擇了諧波模式。當然，這個濾波器沒有無限的陡峭(0db<50kHz, -50dB >50kHz)。所以你可以測量直到10KHz的諧波。在10KHz到50KHz的范圍內，濾波器下降到-50dB。
