首頁 > 產品中心 > 高精度磁通門電流傳感器DS系列
高精度磁通門電流傳感器DS系列

☆ 鋁制夕殼

☆ 頻響

☆ ASPC – 高級傳感器保護電路

附件:德國GMC-I高美測儀高精度磁通門傳感器產品資料CN.pdf

高精度磁通門電流傳感器DS系列

☆ 鋁制夕殼

☆ 頻響

☆ ASPC – 高級傳感器保護電路

附件:德國GMC-I高美測儀高精度磁通門傳感器產品資料CN.pdf

  • 產品詳情
  • 參數表

磁通門原理

l 卓越的線性度: 1 to 3ppm

l 超級穩定: offset vs. time <1ppm/year

l “ppm 級” 精度

l 電流或電壓信號輸出可選

l 扁平型高帶寬


ISO 9001:2015

典型應用:

MRI(核磁共振成像)

■ MRI成像質量受制于施加的磁場,磁場是由梯度放大 器控制的梯度線圈電流來實現,所以成像的好壞受制 于是否能精確測量和控制梯度線圈中的電流大小

■ DS系列高精度傳感器由于非常小的線性誤差,非常 小的低頻噪聲,非常小的偏置和溫票,超高的穩定性W美的應用于MRI設備

功率測量

■ 高精度的電流傳感器使得幅值和相角的誤差降到Z低,基本還原信號的本質,如果采購普通傳感器,對于測試結果的影響非常大

■ 由于效率測試必須靠輸入功率和輸出功率計算得出而無法直接測量,所以誤差會由輸入和輸出功率的測量誤差累計,特 lj是對于測量效率高達95%以上的電力電子設備,如果沒有 高精度的功率分析儀配合高精度的電流傳感器,測量結果無 法保證

■ 風機、光伏逆變器、新能源汽車車載逆變器、電機、計量校 準實驗室等領域都需要高精度的功率測試

■ 提供供電系統和多種接口的選擇,接線方便

高穩定電源系統

■ 當客戶需要搭建供電系統而且需要非常穩定的電流輸出時, 需要用反饋電路精確控制電源輸出電流大小.

■ 越來越多的電源制造商向緊湊型方向發展,工頻干擾造成的 影響由于電源體積的縮小會影響大部分元器件

■ 普通的電流傳感器會把干擾吸收并影響到輸出

■ DS系列獨創技術可以大大減小工頻干擾對輸出影響,使得制 造商節省濾波成本

其他應用

■ 高能物理J速器、電池測試系統、電力機車等需要對電流精確測量控制的場合

■ 高低溫測試中需要對電流精確監控的場合

產品特點:

鋁制夕殼

■ 相對于塑料材質更容易散熱,防止核心部件過熱導致誤差增大

■ 滿足從-40°C to +85°C 嚴酷的環境條件

■ 夕殼超低阻抗有效防止夕部干擾信號

■ 減小快速dv/dt 變化對于傳感器影響

頻響

■ 研發的焦點專注于頻響盡可能的扁平

■ 每個傳感器都要進行可追溯的頻響測試

ASPC – 高級傳感器保護電路

■ 測試電流肘,正確的順序?yàn)橄冉雍镁€,給傳感器供電,再給待測設備供電,否則損壞傳感器

■ 測試結束,如果待測設備不斷電情況下給傳感器斷電對傳感器造成影響,特別是測試大電流肘

■ 豐均勻地啟停電流傳感器供造成傳感器的偏置增大

■ 由于保護電路設計,即使出現以上問題,對于DS系列傳感器來說不會造成損傷..

產品型號:

DS200系列

技術參數:

■ Z大輸入電流:AC:200A RMS  DC:370A(±15V供 電 25℃) /300A(±15V供電 -40-85℃)

■ 變比:1:500

■ Z大偏置電流:12uA

■ Z大增益誤差:0.01%(DC-5KHz)

■ 目角誤差:0.1度

■ 線性誤差:1ppm

■ 噪聲:0.02uA(0-100Hz)

■ 鉗口直徑27.6mm

DS600系列

技術參數:

■ Z大輸入電流:DC:900A(±15V供電 25℃)

/1050A(±15V供電 -40-85℃)

■ 變比:1:500

■ Z大偏置電流:4uA

■ Z大增益誤差:0.01%(DC-2KHz)

■ 目角誤差:0.1度

■ 線性誤差:1ppm

■  噪聲:0.004uA(0-100Hz)

■ 鉗口直徑27.6mm

DS640系列

技術參數:

■  輸入電流:DC:640A(±15V供電 25℃)

■ 工作范圍:0-55℃

■ 變比:1:40--1:640可調

■ Z大偏置電流:4uA

■ 線性誤差:1uA

■  噪聲:0.004uA(0-100Hz)

■ 鉗口直徑28.1mm

產品型號:

DS2000系列

技術參數:

■ Z大輸入電流:AC:2000A RMS DC:3000A

■ 工作溫度:-40-65℃

■ 變比:1:500

■ Z大偏置電流:5ppm

■ Z大增益誤差:0.01%(DC-5KHz)

■ 線性誤差:1ppm

■ 正常電流下的整體精度:0.01%(DC輸入時)

■  噪聲:3ppm(DC-100KHz)

■ 鉗口直徑68mm

DS5000系列

技術參數:

■ Z大輸入電流:AC:5000A RMS DC:8000A

■ 工作溫度:0-55℃

■ 變比:1:2500

■ Z大偏置電流:10uA

■ Z大增益誤差:0.01%(DC-1KHz)

■ 線性誤差:1ppm

■  噪聲:0.004uA(DC-100KHz)

■ 鉗口直徑150mm

接口選擇

■ DSUB-9 標準接口

■ LEMO 電流輸出接口

■ LEMO 電流輸出接口同時配置100臣校準線圈

■ BNC 電壓輸出1V或10V

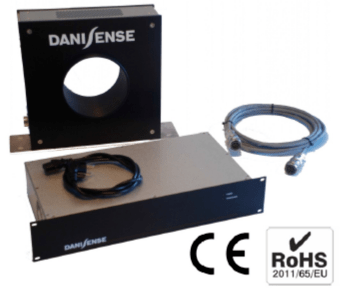

DSSIU-4系列:

技術參數

■ 可同時為四個DS系列傳感器供電(DS5000除外)

■ 標準19寸機架安裝

■ 輸入電壓:100-240V 47-63Hz

■ 輸出電壓:±15V(供給傳感器)

■ 輸出接口:4mm香蕉頭(傳感器信號輸出口)

■ 可選2/5/10/20m屏蔽線用于傳感器和電源的連接
