功率的定義式以及電功率的定義公式：
功率的定義（Power）式：
對于功率測量重要的是先看看能量。在一個簡單的系統中包含電源和負載?？梢詮碾娫窗央娔軅魉偷截?fù)載，該電能可以被吸收或者轉換為其他種類的能量（光、熱、動能、……）。這就是所謂的有功能量，除此之外可以存儲和返回到電源的能量稱為無功能量。
功率定義為單位時間內傳送的電能。所以在定義時間內可以傳送功率給負載。部分功率可能會返回到電源（無功功率），其他的不會（有功功率）。
電功率的定義公式：
電功率可以分成四部分：
瞬時功率：這是在某個時間點的功率。它等于這個時間點上電壓和電流的乘積。
一連串的瞬時功率值得到功率的波形。此功率的符號是“p(t)”。所以公式是：
p(t)=u(t)*i(t)
公式9：瞬時功率的定義
視在功率：視在功率是電壓和電流真有效值的乘積。不考慮信號的相移和畸變。
公式是：
公式10：視在功率的定義
有功功率：有功功率是在單位時間內傳送到負載且不返還的能量。所以有功功率是功率波形的平均值。公式是：
公式11：有功功率的定義
P的正負號取決于功率的流向。有功功率僅由頻率相同的電壓和電流成分產生。
無功功率：無功功率是單位時間內傳送到負載且返還的能量。計算公式：
公式12：無功功率的定義
無功功率產生有兩個原因：
l 由相同頻率的電壓和電流成分之間的相位差引起“相移無功功率”（也稱“位移無功功率”），符號Qshift，計算公式如下：
公式13：相移無功功率的定義
相移無功功率僅由頻率相同的電壓和電流成分產生。
l 不同頻率的電壓和電流成分之間產生的功率稱為“畸變無功功率”，用D或者Qdist表示。
這兩種無功功率的幾何相加就是總的無功功率：
公式14：總無功功率的定義
可以使用上面的公式進行計算。

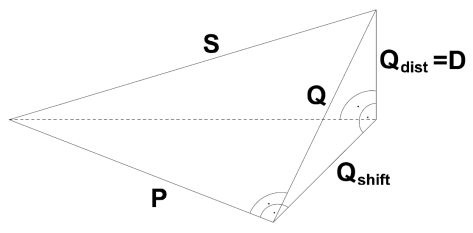

為了更好地理解，可見下圖：
圖1：不同功率之間的圖形關系
系統的畸變無功功率可以用如下的公式計算：
公式15：畸變無功功率的定義
