功率分析儀背景知識(一)  總和值：

功率分析儀總和計算公式

單相的所有值都是明確定義的。而在三相系統中，情況會更加復雜：

功率分析儀總（或總和）有功功率是所有相有功功率的簡單求和。到目前為止沒有問題。對于視在功率，我們面臨D一個問題。這不是任何矢量。

總（或總和）有功功率是所有相的有功功率的簡單總和。到目前為止沒有問題。對于視在功率，我們面臨D一個問題。這不是任何矢量！只有由相移引起的視在功率分量（見圖1的虛線部分）才能作為二維矢量添加。但也有一個分量是由畸變無功功率引起的，它不是矢量。因此，僅僅將不同相的視在功率相加是錯誤的。將它們添加為二維向量也是錯誤的。無功功率也存在同樣的問題。Qshift和Qdist之間有重要的不同！

另一個問題和它的解決方案可以很容易地通過功率因數來解釋?zhuān)?/span>

一般來說，功率因數是一個表示配電系統使用情況的值。如果你有任何類型的無功功率（如相移無功功率或畸變無功功率），您將得到小于1的值。

此外，在三相系統中，如果你只有不平衡的歐姆負載，則總功率因數將小于1。在這種情況下，您沒有以Z佳方式使用系統，因?yàn)樨?fù)載不對稱且其中一相必然驅動比其他相更多的電流。每一相的功率因數當然是1！

例如：

D一相：230V，1A，電阻負載。P=230W，S=230VA，λ=1

第二相：230V，2A，電阻負載。P=460W，S=460VA，λ=1

第三相：230V，3A，電阻負載。P=690W，S=690VA，λ=1

符合DIN40110-2的總電壓：

Utrms=398.37V

符合DIN40110-2的總電流：

Itrms=3.742A

整個系統：398.37V，3.742A，電阻負載，P=1380W，S=1490.7VA，λ=0.926！

在此系統中總功率因數小于1因?yàn)楦飨囹?qū)動的負載不同。

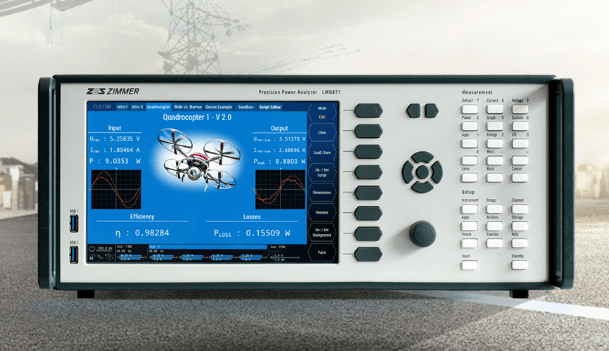

現代LMG測量?jī)x器的工作原理符合DIN40110-2。它是W一能充分描述這類系統的標準。

有時需求如“總電壓”或“總電流”等值，其含義類似于“U1+U2+U3”“I1+I2+I3”。此類值沒有物理意義（與DIN40110-2的總電流相反）。用戶可以使用公式編輯器計算此值實現。
