功率分析儀模塊之CAN遠程控制模塊：

功率分析儀雙向CAN接口——通過CAN進行遠程控制

在許多涉及功率分析儀的測試中，要評估的大多數數據來自功率分析儀本身。然而，汽車環境通常有很大的不同?，F(xiàn)代汽車可以配備數百個電子控制單位(ECU)和不同種類的傳感器。在這些設備產生的數據點海洋中，電壓、電流和功率值只是很小的子集。

然而，此子集需要與其余數據集成，以便測試工程師從中受益。雖然ECU和傳感器數據通常通過CAN總線進行交換，但傳統的功率分析儀通過GPIB或以太網進行通信。因此，測試工程師要協調來自這兩個源的數據，并將其以通用格式進行關聯。這絕非易事，因?yàn)閬?lái)自CAN總線和功率分析儀的數據沒有共同的時間基準，并且將電氣參數和其他的傳感器參數匹配非常具有挑戰性。無論如何，都需要大量的手動干預，并且該過程繁瑣、冗長且容易出錯。

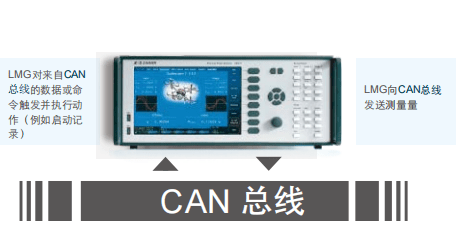

LMG600功率分析儀是世界上W一一臺能夠通過CAN總線共享多達256個參數和變量的專用功率分析儀。功率分析儀模塊這種獨特的功能有助于彌合汽車工業的Z受歡迎的現場總線和測試測量設備之間的差距。測試工程師現在可以像讀取速度、扭矩、溫度和其他變量一樣讀取電壓、電流、功率等參數：通過從CAN總線上的源收集數據。沒有單獨處理，沒有額外的工作，沒有不同的數據存儲庫。將功率測量集成到整個測試環境中所需的時間急劇縮短。消除了額外的中間設備的需求，成本控制在必要的Z低限度。升級到Z新固件，LMG600功率分析儀還可以讀取通過總線發送的信息，并根據其內容執行許多預定義的操作。也就是說，功率分析儀的CAN總線接口變成雙向。將其從純粹的無源傳感器變成可遠程控制的分析工具。

此功能提供了一種方便的方法，例如：根據環境條件觸發數據記錄，或根據被測設備的狀態改變測量量程。想象一下，假設您希望在某個位置超過臨界溫度閾值后啟動數據記錄。要執行此程序，您只需讓LMG600CAN功率分析儀遠程控制模塊讀取對應的溫度傳感器通過CAN總線發送的信息，并相應地設置觸發條件。一旦溫度上升到限值以上，記錄將自動開始。

同樣，通過CAN總線關停電機可同時觸發功率分析儀的量程改變，從而避免自動量程改變機制的必要設置周期。LMG600功率分析儀CAN遠程控制模塊允許定義多達128個觸發條件，以涵蓋即使是復雜的測量和記錄任務的自動化。
