功率測量的方法及應用分析

功率測量用于測量電氣設備消耗的功率，廣泛應用于家用電器。.照明燈具.在工業機械等研究、開發或生產線領域。本文重點介紹了二極管檢測功率方法的應用，以及二極管檢測功率方法和等效熱功耗檢測方法的實際應用。

1.1功率測量使用二極管檢測功率法法

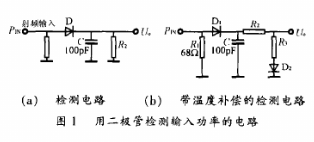

如圖l所示，使用二極管檢查輸入功率的電路，l（a）這是一個簡單的半波整流.濾波電路，該電路的總輸入電阻為50Ω。D為整流管，C這是一個濾波電容器。通過整流濾波獲得射頻輸入功率PIN輸出電壓U0。但當環境溫度升高或降低時。U0將顯著變化為了提高二極管檢測輸入功率的電路，該電路增加了溫度補償二極管。D二是可以對抗二極管D1對整流電壓進行溫度補償。當溫度升高時，二極管具有負溫系數，D1的壓降會減少，但是D2壓降也同樣減小，Z終使輸出電壓保持穩定。

功率測量方法及應用分析

需要指出的是，二極管檢測電路以平均值為響應，根據正弦波有效值與平均值的關系，間接測量有效值功率，而不是直接測量輸入功率的有效值。顯然，當被測波型不是正弦波時，峰值因素不等于1.4142，此時會產生較大的測量誤差。

1.2等效熱功耗檢測方法

等效熱功耗檢測方法的電路如圖2所示。這是將未知交流信號的等效熱與直流參考電壓的有效熱進行比較。當信號電阻（R1)參考電阻（R當溫差為零時，這兩種電阻的功耗是相等的，所以未知信號電壓的有效值等于直流參考電壓的有效值。R1.R2為匹配電阻，均采用低溫系數電阻，兩者的電壓降分別為KU1和KU0。為測量溫差，R1.R2周圍還有各自的電壓導出溫度傳感器。A.B，還可以選擇兩個熱電阻來測量溫差。R1和R二是各自串聯過熱保護電阻。

盡管等效熱功耗檢測方法的原理很簡單，但是在實際應用中很難實現，而且這種檢測設備的價格也很昂貴。
